Controle de Sistema de Irrigação Automático Pelo Celular
A automação em sistemas residenciais já faz parte da nossa realidade a muito tempo. Do portão eletrônico a TV com controle remoto, o avanço da tecnologia atingiu outros recursos, como por exemplo o comando da iluminação. E com a rega do jardim não foi diferente. Neste artigo explicaremos como é acontece o controle de sistema de irrigação automático pelo celular, algo que já faz parte da rotina de muita gente que possui jardim com rega automatizada.
Quem possibilita a “mágica” do comando dispositivo móvel é o mesmo aparelho que realiza a automação do sistema de irrigação, o controlador ou temporizador. Diversos controladores de marcas variadas já vêm com a função, que fica disponível para o usuário final sempre através de aplicativos das lojas virtuais iOS (iPhone) e Android. Já a conexão entre o celular ou tablet e o app, para comando de fato do sistema, pode ocorrer de duas formas: bluetooth ou Wifi. Vamos entender melhor cada uma delas com exemplos e indicações de controladores nos tópicos a seguir.
Comando do Sistema de Irrigação via Celular por Bluetooth
Nesta opção utiliza-se utiliza-se a conexão bluetooth, recurso que conecta dois dispositivos sem fio, possibilitando a comunicação/ troca de dados e arquivos entre ambos. É claro que, como já se sabe, esse tipo de função tem a restrição da distância, que não pode ultrapassar a distância de poucos metros, caso contrário os aparelhos perderão a conexão.
Nesta opção os aparelhos da marca israelense Galcon, que fornece controladores de torneira com uma saída como o modelo 11000 BT da imagem, consistem numa ótima opção (clique aqui para ver a descrição do produto).
Sua configuração é super simples. Ao abrir o app da fabricante no celular, basta autorizar o uso do bluetooth e clicar sobre o modelo do controlador que vai aparecer na tela. Em poucos segundos o aplicativo irá solicitar um código de 4 dígitos que será exibido no display do temporizador, então é só digitá-lo e confirmar que o acesso remoto já estará disponível. A partir daí o usuário poderá alterar a programação da irrigação (dias da semana, horários e número de regas diárias) e até mesmo iniciar um turno de rega apenas com poucos comandos pelo aparelho.
Apesar da limitação de ter que estar com o celular próximo do Galcon, a grande vantagem é que não será necessário se aproximar para mexer diretamente no visor dele, pois em muitos casos o mesmo está acomodado em caixas de válvulas ou pontos de torneira baixos e apertados, o que dificulta seu uso.

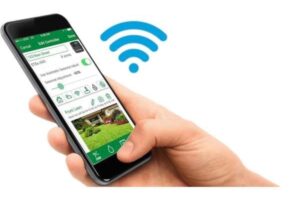

Comando do Sistema de Irrigação via Celular por Wifi
Neste caso temos o completo acesso remoto ao sistema, onde o proprietário poderá alterar a programação e acompanhar as regas em tempo real de qualquer lugar e a qualquer hora, desde que seu dispositivo e controlador estejam com conexão com a internet naquele exato momento, é claro.
Trazemos como exemplo aqui os controladores da marca americana Rain Bird, super consolidada aqui no Brasil, tanto por seu uso em sistemas de irrigação de jardim como em campos esportivos, incluindo boa parte dos estádios de futebol reformados ou construídos para a Copa do Mundo de 2014.
Como é possível notar na foto acima, a comunicação nos aparelhos Rain Bird é feita através do aparelho menor, o Módulo Link Wifi, que é comercializado a parte e que se encaixa em todos os modelos novos de controladores da empresa.
Com ele instalado (confira o passo a passo na seção a seguir), o usuário poderá desfrutar de inúmeras vantagens além do controle da programação e acompanhamento a distância propriamente ditos. Duas delas, que vale a pena destacar aqui, são:
- Economia de água: como faz o a verificação de informações da previsão do tempo, o aplicativo cancela a irrigação caso haja previsão de chuva para o mesmo dia, logicamente antes do horário programado da rega.
- Usuário convidado: excelente recurso não apenas para o proprietário (administrador), mas também para a empresa que instalou o sistema (usuário convidado), uma vez que, ao ser cadastrado como usuário secundário, o fornecedor pode, através do app em seu celular, acompanhar em tempo real a programação de seus clientes e inclusive promover alterações caso necessário, facilitando e agilizando a assistência técnica.
Configurando o Módulo Wifi Rain Bird no Celular
Basta seguir o passo a passo do Guia Prático abaixo, disponibilizado pela própria Rain Bird.
Atenção ao passo 2: Verifique a potência do sinal de WiFi com seu telefone. Este tópico é fundamental, pois o receptor de sinal Wifi do módulo não é tão potente quanto o de um celular, sendo necessário muitas vezes que o usuário instale um repetidor de sinal próximo ao controlador para que a conexão funcione de fato.
Se tiver mais informações ou experiência própria com o comando de sistemas de irrigação via celular, deixe seu comentário!
Sistema de Irrigação Automático para Canteiro de Jardim
Na arquitetura moderna os projetos residenciais trazem algumas tendências e características marcantes, especialmente no que diz respeito ao paisagismo. Independente do estilo a ser adotado, um elemento sempre presente na maioria dessas casas é o canteiro.
Espada de São Jorge, Moreia, Murta e outras inúmeras possibilidades de espécies podem ser plantadas, sendo necessário regá-las (umas com maior outras com menor frequência). Como sempre, um sistema de irrigação automático é um grande aliado nesse momento. E é exatamente este o tema desse artigo: mostraremos um sistema de irrigação automático para canteiro de jardim, simples e eficiente.
Trata-se de um sistema de gotejamento por meio de tubos gotejadores que necessitam baixa pressão e que serão comandados automaticamente por um controlador de torneira.
Alimentação do Sistema e Materiais Necessários
Antes de indicar os materiais necessários, é importante esclarecer que esse tipo de sistema para canteiros depende de um ponto de torneira para sua alimentação, que normalmente ocorre com água da rua.
Quem não possuir ponto de torneira pode verificar onde fica a passagem de tubulação e, se houver no local do canteiro, é possível derivar a alimentação do sistema a partir dali. Para quem está em fase de obras, a recomendação é já deixar passagem de tubulação e um ponto de torneira para cada canteiro, viabilizando esse tipo de sistema de irrigação.
Confira o que você vai precisar:
- Controlador de irrigação para torneira: mais do que um simples timer, esse tipo de aparelho possui recursos mais avançados, como por exemplo a inclusão de até 4 regas por dia, escolha dos dias da semana em que haverá irrigação e determinação da duração da rega. No caso específico do modelo indicado, o Galcon Torneira 11000 BT ¾”, que é alimentado por uma bateria 9V, há ainda a possibilidade de conexão bluetooth para alterar a programação pelo celular via aplicativo Android / iOS (clique para adquirir o produto);
- Tubo Gotejador: é necessário tubo gotejador para ser “esticado” ao longo do canteiro, pois serão seus emissores que farão a rega de fato. A medida do comprimento deve ser aferida antes para saber a quantidade linear a ser usada. Os modelos mais comerciais desse tipo de gotejo vêm com espaçamento de 20cm ou 30cm entre orifícios, diâmetro nominal de 16mm, vazão de 2,3 L/H (por orifício) e disponibilizados em bobinas de 100m, como o modelo não compensante Bob Drip (imagem), que vem na cor marrom para ficar mais discreto no canteiro. Clique nesse link para ver mais informações e encomendar o material.
- Conexões: Assim como o item que indicamos, a maioria dos controladores de torneira vêm com conexão ¾”, mesma rosca das torneiras. Já o tubo gotejador, que tem diâmetro de 16mm, trabalha com conexões específicas para seu modelo (tês, joelhões 90º e conector inicial ¾” para 16mm). Na aquisição dos materiais com nossa empresa enviamos as conexões de acordo com as características / necessidades do jardim.
Montagem e Funcionamento do Sistema
A montagem do sistema começa pela instalação do controlador no cavalete ou saída do ponto de torneira. Depois deve-se estender o tubo gotejador pelo canteiro, fazendo os cortes e conexões onde for necessário. Atenção! Esses tubos devem ficar superficiais, jamais devem ser enterrados, uma vez que isso vai causar entupimento dos emissores e consequente mal funcionamento do sistema. Dependendo do canteiro, muitos paisagistas ou proprietários optam por cobrir os gotejos com cascas de pinos.
Posteriormente, basta conectar o gotejo a saída do controlador, realizar testes para verificar se o funcionamento está ok e fazer a programação de acordo com as necessidades das plantas do canteiro.
Dicas Importantes
- Não se esquece que a torneira sempre deve ficar aberta, sendo a liberação da água da irrigação é feita pelo controlador;
- Colocar regas em horários que esteja em casa, uma vez que poderá perceber algum problema na irrigação caso venha a acontecer. Um horário interessante é sempre no início do dia;
- Nos fins de linha, durante a montagem, não esqueça de dobrar o tubo gotejador e fazer a fixação com abraçadeira ou outro material, evitando que a mangueira fique vazando direto e prejudique o funcionamento do sistema;
- Normalmente a bateria do controlador dura de 4 – 6 meses, portanto fique sempre de olho se o controlador está ligado e funcionando. Caso seu display pare de ascender, provavelmente é hora de trocar a bateria. Após a substituição será necessário configurar e programar o aparelho novamente.

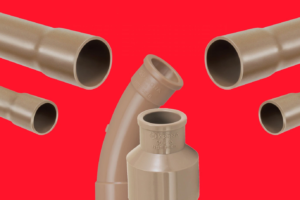

Diâmetros de Tubo de PVC Marrom (Polegadas x MM)
Neste artigo vamos mostrar quais são os diâmetros de tubos de PVC Marrom disponíveis no mercado. Além das barras, que são comercializadas em unidades de 6m de comprimento, há também conexões, que podem ser soldáveis – diâmetro em milímetros (mm) ou em rosca – diâmetro em polegadas (“).
• Em primeiro lugar, é preciso compreender que os padrões que mostraremos na sequência do artigo foram definidos e padronizados pela norma técnica NBR 5648:2018 da ABNT – Sistemas prediais de água fria da Associação Brasileira de Normas Técnicas, que teve sua última atualização no ano de 2018 e determina as seguintes características:
🌱 • Linha fabricada na cor marrom – Tubos e Conexões de PVC 6,3 PN 750 kPa, com junta soldável. Disponível nos diâmetros 20, 25, 32, 40, 50, 60, 75, 85 e 110mm. Suporta pressão de serviços de até 750kPa, aproximadamente 7,5kgf/cm² (75 m.c.a.), à temperatura de 20ºC, sendo 4,0 kgf/cm² para pressão estática e 2,0 kgf/cm² para eventuais sobre pressões, com uma variação de temperatura em função da pressão (no máximo 45ºC).
🌿 Instalação e Manutenção de Tubos e Conexões de PVC Marrom
• Instruções de Instalação:
Ao instalar tubos e conexões de PVC marrom, é essencial seguir algumas diretrizes básicas para garantir uma montagem correta e ao mesmo tempo, eficaz:
🚩 Preparação Adequada: Conforme a preparação, certifique-se de que as superfícies dos tubos e conexões estejam limpas e livres de qualquer sujeira, óleo ou umidade que possam comprometer a aderência.
🛠 Uso de Ferramentas Adequadas: Utilize ferramentas adequadas, como cortadores de tubos e chaves de fenda, para garantir cortes precisos e ajustes corretos das conexões.
✔ Aplicação de Adesivo: Aplique o adesivo solvente apropriado nas extremidades dos tubos e no interior das conexões, conforme as instruções do fabricante. Certifique-se de que a aplicação seja uniforme para garantir uma ligação firme e duradoura.
💡 Montagem Correta: Una os tubos e conexões com firmeza, certificando-se de que estejam alinhados corretamente e completamente encaixados. Evite torções ou movimentos bruscos durante a montagem para evitar danos às peças.
💦Teste de Vazamento: Após a montagem, é recomendável realizar um teste de vazamento, aplicando pressão no sistema e verificando se há algum vazamento de água nas conexões. Corrija quaisquer vazamentos detectados antes de prosseguir com o uso do sistema, para ter um bom desempenho, como resultado.
❕ • Considerações sobre Pressão e Temperatura:
Os tubos e conexões de PVC marrom são projetados para suportar pressões de até 750 kPa e temperaturas de até 45°C em condições de serviço. É importante levar em consideração esses limites ao projetar e operar sistemas hidráulicos utilizando esse tipo de material.
- Pressão: Mantenha a pressão dentro dos limites recomendados para evitar danos aos tubos e conexões e garantir a integridade do sistema como um todo.
- Temperatura: Evite exposição a temperaturas extremas, pois isso pode comprometer a resistência e a durabilidade do PVC marrom. Proteja o sistema contra congelamento em climas frios e evite exposição prolongada ao sol em climas quentes.
🔧 Manutenção e Limpeza:
Para manter a eficiência e a durabilidade dos sistemas de tubulação de PVC marrom, recomenda-se seguir estas práticas de manutenção e limpeza:
- Inspeção Regular: Realize inspeções periódicas para verificar se há sinais de desgaste, danos ou vazamentos nas tubulações e conexões. Corrija quaisquer problemas identificados imediatamente.
- Limpeza Adequada: Limpe as superfícies externas dos tubos e conexões regularmente para remover sujeira, poeira e outros detritos que possam se acumular ao longo do tempo.
- Proteção contra Danos: Evite o contato com objetos afiados ou pesados que possam danificar os tubos e conexões de PVC marrom. Proteja o sistema contra impactos e movimentos bruscos que possam comprometer sua integridade.
💡 • Conheça também as aplicações dos tubos:
Utilizada em todos os tipos e padrões de obra residencial, comercial e industrial. Portanto, é aplicado em instalações de água fria permanentes, embutidas em paredes ou aparentes, em locais cobertos.
Em seguida, vamos agora a tabela com os modelos de tubos PVC marrom e suas conexões comercializados de acordo com a bitola, que para as barras e conexões soldáveis são definidas em milímetros, enquanto que para peças de rosca é definida em polegadas.
• O quadro abaixo também traz uma coluna de compatibilidade entre mm e polegadas:
| Tabela de Diâmetros de Tubo PVC Marrom – Polegadas x Milímetros (mm) | |||
|---|---|---|---|
| Diâmetro Nominal (mm) | Diâmetro Nominal (Polegada) | Diâmetro Externo (mm) | Espessura mínima (mm) |
| 15 | 1/2 | 20 | 1,5 |
| 20 | 3/4 | 25 | 1,7 |
| 25 | 1 | 32 | 2,1 |
| 32 | 1 1/4 | 40 | 2,4 |
| 40 | 1 1/2 | 50 | 3 |
| 50 | 2 | 60 | 3,3 |
| 60 | 2 1/2 | 75 | 4,2 |
| 75 | 3 | 85 | 4,7 |
| 100 | 4 | 110 | 6,1 |
💦 • Conexões Marrons Também São Usadas em PVC Azul de Irrigação
Apesar de ter sua aplicação direcionada especificamente para “obra residencial, comercial e industrial”, de acordo com a Norma Técnica da ABNT, e de haver nas principais fabricantes linhas de tubos e conexões azuis específicas para irrigação, na prática nem sempre é isso que acontece.
Em síntese, em muitas obras e montagens de sistemas de irrigação o que se vê é o uso de conexões marrons para fazer as ligações da tubulação azul, ou até mesmo toda a rede hidráulica da irrigação feita com PVC marrom. Isso se dá basicamente por dois motivos:
🌱• Primeiramente, algumas conexões/peças da linha azul são encontradas apenas em lojas específicas de irrigação. Portanto, como sabemos, esse tipo de comércio que não têm em todas as cidades, o que muitas vezes demanda de tempo e custo de deslocamento para se obter o acessório;
💦 •As conexões de PVC marrom permitem encaixe e ajuste no tubo PVC azul de forma aceitável e sem gerar vazamentos, dependendo da fabricante utilizada. Atenção, a recíproca não é verdadeira. Devido as diferenças no diâmetro real, as conexões azuis não encaixam perfeitamente na tubulação marrom. Isso acontece porque o diâmetro externo dos tubos marrons é menor que o dos azuis. Apesar da parede do PVC marrom ser mais espessa, possui uma pressão nominal menor (750kgf enquanto no azul é de 800kgf).
Entretanto, é a relação entre o diâmetro em milímetro (mm) e polegada dos principais modelos comerciais de tubos e conexões em PVC marrom.
🌱 Qualquer dúvida ou questionamento, deixe sua opinião nos comentários abaixo ou entre em contato diretamente conosco!
Clicando aqui ↓

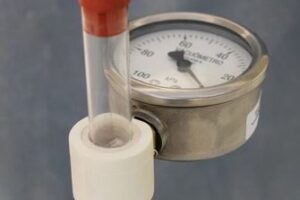

Tensiomêtro Para Sistema de Irrigação Auxilia no Manejo
O tensiômetro é um equipamento utilizado para registrar a tensão na água, fornecendo medições nas unidades de medida quilopascal (KPa), podendo variar dependendo do modelo.
Há décadas esses aparelhos são usados como um tipo de referência no controle e manejo da irrigação à medida que suas aferições servem como base para ajudar a definir o momento e duração das regas, auxiliando consequentemente a evitar o desperdício de água e nutrientes. Tudo isso, é claro, com base em resultados/conclusões de estudos experimentais sobre o tema, além da própria experiência dos produtores.
Na sequência deste artigo vamos mostrar a estrutura e funcionamento dos tensiômetros, bem como o modelo/marca mais comercial, disponibilidade e nosso preço aqui no Portal Agroclique.
Estrutura e Funcionamento
O tensiomêtro mais comum no mercado nacional e mais consolidado no uso da produção agrícola é constituído por:
- um tubo de PVC ou acrílico;
- uma cápsula de porcelana porosa;
- um tampão e um vacuômetro.
Confira na imagem abaixo o esquema de um modelo a vacuômetro bem como a identificação de cada uma de suas partes.
- Tampa emborrachada
- Plástico transparente
- Te em material plástico
- Tubulação de PVC (normalmente diâmetro de 25mm)
- Cápsula de Cerâmica
- Conexão
- Manômetro
Sua montagem é simples: a capsula porosa se liga diretamente ao um tubo PVC que conecta ao medidor de tensão (vacuômetro), o qual mostra a tensão em que a água está retida no solo.
Como São Feitas as Leituras?
Primeiramente a cápsula porosa é inserida na profundidade pré-definida para análise da umidade, de acordo com indicação de estudos e literatura. Vale lembrar que a profundidade adequada é no máximo até o sistema radicular efetivo da raiz, que varia de cultura para cultura.
Após estar completamente cheio de água, em solo saturado, não haverá vácuo no sistema. Conforme ocorre a evaporação e a terra começa a secar, a água sai do tensiômetro pela cápsula porosa e gera o vácuo no interior do tubo, justamente o que é medido e que é considerado equivalente a tensão da água no solo. Será justamente a magnitude deste vácuo que será mensurada pelo manômetro ligado ao tensiômetro.
É importante compreender que há uma série de procedimentos de rotina tanto para fazer as leituras quanto para manutenção do tensiômetro, a fim de garantir que as medições sigam o mais fidedignas possível ajudando de fato o produtor a manter sua irrigação eficiente e com o mínimo de desperdício de água.
Vale reforçar ainda que a cápsula deve ficar no período máximo de 15 – 20 dias fixada no solo para realizar as aferições, sendo que após esse período deve ser retirada para lavagem e manutenção.
Usando os Resultados no Manejo da irrigação
Alguns especialistas orientam que o mais interessante para otimizar e, ao mesmo tempo, flexibilizar o uso da irrigação, é utilizar uma variação de tensão para definir o momento de início dos turnos de rega, em vez de trabalhar com valores específicos.
Em conjunto com o tensiômetro, é fundamental que o produtor tenha em mente a necessidade de providenciar um estudo de análise do solo. Estes, somados as curvas de retenção de água, permitirão definir com certa precisão a lâmina bruta de irrigação a ser aplicada, dado que poderá então ser usado para basear a definição do tempo de duração das regas.
Modelo, Marca e Preço
Pensando sempre na relação custo/benfício, um dos modelos mais comercializados e que oferecemos aqui no site Agroclique é o Tensiômetro Analógico da Hidrosense, que é justamente o explicado na figura de peças e partes e também presente nas fotos.
Temos o equipamento a pronta entrega em nosso estoque e atendemos a todo o Brasil, via Correios ou transportadora (dependendo da quantidade de sensores solicitados). Os modelos disponíveis são os de hastes com 20, 40 e 60cm de comprimento.
Parte das informações presentes neste texto foi retirada de estudo publicado pela EMBRAPA em julho/1999. Para maiores detalhes e mais informações, veja a publicação na íntegra.

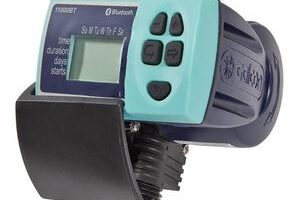

Controlador de Irrigação de Torneira Galcon 11000 BT
Neste artigo faremos a revisão do controlador de irrigação para torneira Galcon 11000 Bluethooth (BT). Fabricado pela companhia israelense que leva o mesmo nome, este pequeno e resistente aparelho se torna um grande aliado ao proporcionar a automação da rega do seu jardim.
Para ser instalado exige apenas uma torneira conexão ¾” (pode ser até maior, mas aí será necessária uma conexão de redução), uma bateria de 9V e uma fita veda rosca.
Seu funcionamento é muito simples. Como o registro da torneira deve estar sempre na posição aberta, no horário definido pela programação, a válvula do controlador se abre liberando a irrigação pelo tempo pré-determinado pelo usuário. Terminado esse intervalo, a válvula retorna para a posição fechada e assim cessa a rega.
Este controlador é ideal para ser instalado em áreas de canteiro que usam irrigação por gotejamento, hortas ou até mesmo pequenos recortes de jardins com sistema de aspersão, desde que a pressão no ponto de torneira seja o suficiente para tocar os aspersores, é claro. Além disso, também é utilizado para sistemas de irrigação de paisagismo de painéis verticais e telhados verdes residenciais.
Recursos
- Rega Manual: inicia um turno de irrigação por meio do botão físico no aparelho;
- Programação automática: definição dos dias da semana, horários e tempos de duração em que ocorrerão as regas;
- Mais de uma rega diária: utilizando o recurso anterior é possível programar até 4 regas independentes por dia;
- Bloqueio da irrigação: basta segurar pressionado o botão que possui um “x” e, ao aparecer o símbolo no display, a irrigação estará bloqueada até que o procedimento seja desfeito;
- Conexão Bluetooth: permite utilizar todas as funções anteriores por meio do celular, via conexão bluetooth por meio do aplicativo da Google Play Store (Anddroid) ou App Store (iOS);
- Tempo de execução: mínimo = 1 min – máximo = 12 horas;
- Pressão de trabalho: 1 a 8 bar;
- Vazão máxima: 1.220L/h.
Vantagens
Uma das principais vantagens no uso desse tipo de controlador é que ele concentra em si todas as funções da automação: tanto a da programação quanto a da abertura/fechamento das válvulas. Isso, na prática, se traduz em praticidade e economia. Um controlador com mais saídas, por exemplo, precisaria de cabos elétricos e de uma válvula solenoide que ficasse na linha de irrigação (tubo PVC) para receber o comando e abrir/fechar nos horários indicados.
Além disso, outra grande vantagem específica dos aparelhos da marca Galcon é a durabilidade e eficiência. Ele possui grau de proteção que garante MESMO resistência a chuvas, poeira e sol.
É importante reforçar este último tópico pois há inúmeros aparelhos semelhantes no mercado, de marcas concorrentes e com preços reduzidos, como a Amanco. O que ocorre é que no fim das contas esses produtos trazem muita dor de cabeça e acabando ficando mais caros para o cliente, pois são fabricados em materiais pouco resistentes, “pifam” muito rápido e trazem menos recursos, fora os vazamentos, uma vez que as conexões não encaixam muito bem.
Disponibilidade Para Compra
Possuímos o controlador Galcon Torneira 11000 BT a pronta entrega em nosso estoque. A ficha técnica com as principais informações/dados do aparelho, o valor e o custo do frete podem ser conferidos diretamente na página de compra do produto, neste link: https://agroclique.com.br/produto/controlador-irrigacao-torneira-galcon-11000bt/.
Dúvidas e maiores informações pelo atendimento no e-mail: contato@agroclique.com.br ou via whatsapp: (11) 942262539.

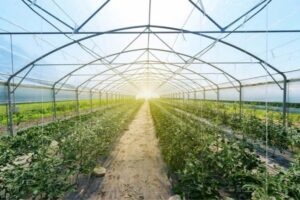

Tipos de Sistema de Irrigação Para Estufas (Cultivo Protegido)
O setor de estufas agrícolas representa uma parcela importante do agronegócio no mercado brasileiro. Por se tratar de cultivo protegido e que, consequentemente, não recebe água das chuvas, não há produção nestes ambientes sem irrigação. E é exatamente este o objetivo deste artigo, mostrar de forma mais ampla e generalizada os tipos de sistema de irrigação para estufas.
É possível cultivar qualquer espécie em local protegido, porém, devido as características e demanda do mercado nacional, podemos dividir a produção em estufas basicamente em dois grupos: alimentação – hortifruti e flores. Vamos conhecer na sequência as possibilidades de irrigação mais consolidadas para cada um deles.
Irrigação para Produção de Hortifruti em Estufas
O cultivo de hortaliças é praticado no Brasil através de muitas culturas, como as diversas variações do morango, por exemplo, mas os principais representantes são a alface e o tomate.
Os principais sistemas de irrigação para este tipo de produção são a hidroponia e o gotejamento (irrigação localizada). Vamos conhecê-las a seguir.
Hidroponia: consiste na circulação de uma solução nutritiva por “tubos” ou perfis que servem como suporte mecânico ao cultivar. Normalmente ocorre em pequenas áreas, sendo que não há presença de solo no sistema e o controle dos parâmetros da solução nutritiva da irrigação é a receita do sucesso neste tipo de sistema.
Custo: R$ 5,00 a 10,00/m².
Gotejamento: há muitas variações no tipo de sistema de gotejamento para diferentes tipos de cultivares e até mesmo dependendo de onde se dá o cultivo. Um bom exemplo é o tomate plantado diretamente no solo, que poderá utilizar o sistema por tubo gotejador, sendo indicado o não compensante para linhas mais curtas e o autocompensante para linhas mais longas (saiba mais sobre tubos gotejadores). Neste tipo de produção também é comum a presença do mouche, que consiste numa espécie de “plástico de cobertura do solo”.
Já para cultivares plantados em vasos o sistema mais indicado são os gotejadores dedicados ou “botões gotejadores“. Estes são inclusive uma tendência do mercado de estufas, uma vez que permitem ter um melhor controle de pragas e parâmetros físicos e químicos do substrato utilizado, . Além disso, propiciam uma rega ainda mais localizada, com uso de emissores espaçados exclusivamente para atender a um vaso ou a um grupo de dois ou mais.
Custo: R$ 4,00 a 10,00/m².
Irrigação para Cultivo de Flores em Estufas
Por haver grandes diferenças em valor agregado dos produtos principalmente, especialmente, no setor das flores os sistemas e equipamentos recebem mais investimentos em tecnologias. As técnicas de irrigação mais utilizadas aqui são a microaspersão, nebulização e novamente o gotejamento.
Microaspersão e Nebulização: instalados na própria estrutura da estufa, a grosso modo produzem uma “chuva” ou precipitação uniforme em toda a área interna. Esses sistemas são utilizados não apenas para levar água para o sistema radicular das plantas, pois ajudam também no controle do clima, um dos parâmetros essenciais para sucesso de cultivo protegido ou fechado.
Custo: R$ 15,00 a 40,00/m²
Gotejamento: muitas vezes segue os mesmos tipos de sistemas de estufas de hortifruti, porém com peculiaridades em alguns casos. Em rosas, por exemplo, são utilizados emissores autocompensantes, devido a intensiva injeção de fertilizantes, aumentando a precisão e assim reduzindo custos de operação.
Custo: R$ 7 a 12/m².
Inundação: sistema mais moderno e com custo elevado, porém com uso eficiente de água, aplicado apenas em algumas culturas de flores. Como o próprio nome diz, irriga por meio do encharcamento (inundação) das mudas.
Custo: Em torno de R$ 300,00/m².
Controle e Automação de Irrigação em Estufas
Um detalhe fundamental e que é comum tanto para a irrigação de estufas de hortifruti quanto de flores é a parte de controle e automação. Na última década, o mercado de cultivo protegido passou e vem passando por uma revolução no sentido da agricultura de precisão ou a chamada agricultura 4.0.
Tudo isso tem se dado através de equipamentos cada vez mais especializados como controladores ou mesmo CLP (controladores lógicos programáveis e sensores dos mais diversos parâmetros, que trouxeram uma redução na demanda pela mão-de-obra na operação, além de atenuar o desperdício de água e produtos injetados para nutrição e controle de pragas.
Trabalhamos com fornecimento de pojetos e materiais para estufas agrícolas. Caso deseje solicitar um orçamento para montar o melhor e mais adequado sistema de irrigação para sua estufa, entre em contato com nosso atendimento nos canais abaixo e solicite um orçamento de nossos engenheiros!
- Whatsapp: (11) 942262539
- E-mail: contato@agroclique.com.br
Modelos de Tubo Gotejador de Irrigação NaanDanJain
Quando o assunto é irrigação por gotejamento o mercado oferece inúmeras opções tanto em fabricantes quanto em variedade. Neste artigo indicamos os modelos de tubo gotejador para irrigação NaanDanJain, marca líder no mercado brasileiro (e mundial) e que oferece ótima relação custo/benefício.
Com produtos que garantem eficiência, resistência e durabilidade, a fabricante disponibiliza ao produtor muitas opções com características que se adequam melhor as diferentes culturas, de acordo vazão, espessura da parede, espaçamento entre e emissores e outras variáveis (veja aqui). Na sequência mostraremos as opções mais comerciais no cenário nacional e que oferecemos aqui no site Agroclique. Confira.

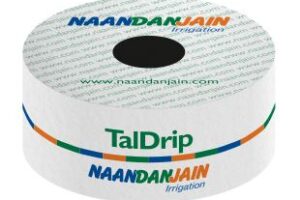

Linha Taldrip – Tubos Gotejadores de Parede Fina
Indicada para produção em horticulturas, cultivo protegido e culturas de campo aberto. Vem com 9 possibilidades diferentes de espessura de parede, que variam de 0,63 a 35 mil ou de 0,15 a 0,85mm, a linha Taldrip apresenta, simultaneamente, elevada uniformidade na irrigação localizada (coeficiente de uniformidade – CV inferior a 5%) e resistência ao entupimento com ótimo grau de filtragem (até 130 mícrons dependendo do modelo).
Em termos de diâmetro interno nominal, a maioria dos modelos possui 17mm, havendo uma opção com 12mm de DN. O comprimento das bobinas varia para cada caso, havendo itens que são comercializados em rolos de 500m até embalagens de 3.000m.
Com relação ao espaçamento, a linha Taldrip da NaanDanJain tem gotejos com distâncias a partir de 20cm entre os orifícios de emissão, podendo chegar a até 70cm. Na variável a vazão, disponibiliza tubos com 0.6, 1.0, 1.7 e 2.8 L/h, conforme mostra a tabela abaixo, que além da vazão nominal exibe também a pressão de trabalho relacionada.
Dentre todas as combinações de modelos da tubos Taldrip, as mais procuradas e consequentemente mais comerciais são os de vazão de 1.7 L/h, tanto com espaçamento de 20cm quanto de 30cm (confira detalhes nos links na sequência).
Linha Amnondrip – Gotejadores de Parede Média / Grossa (Autocompensante)
Indicado para estufas, culturas em campo aberto, vinhedos e também para produção subsuperficial. Disponível nas seguintes opções descritas a seguir, conforme a característica da cultura a ser trabalhada:
- PC (autocompensante);
- PCAS (autocompensante e antisifão);
- CNL (autocompensante e antidrenante), em espessura de parede média e grossa
Os modelos de tubos autocompensantes da linha Amnondrip da NaanDanJain tem como diferencial a excelente uniformidade de vazão em aplicações em desnível ou linhas longas, sendo ideal para culturas perenes para uso superficial ou enterrado e indicado também para irrigação por pulso em estufas e ambientes protegidos.
A espessura de parede varia de 25 a 39 mil (0,63 a 1,00mm), com tubos de diâmetro nominal de 16, 17, 20 e 23mm, com conectores ranhurados ou fitas. Confira no quadro os dados técnicos dos principais itens autocompensantes oferecidos pela linha Amnondrip:
Como diversas opções dente os gotejadores da Amnondrip, disponibilizamos o catálogo com mais detalhes e informações para consulta.
Deseja uma consultoria para encontrar o tubo gotejador da NaanDanJain mais indicado para seu caso? Então clique aqui e faça uma solicitação de orçamento diretamente pelo nosso atendimento via Whatsapp.

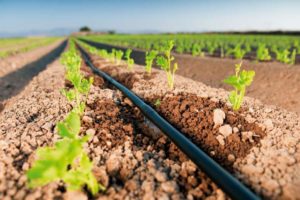

Irrigação por Gotejamento: Cinta e Tubo Gotejador
O método de irrigação por gotejamento ou simplesmente gotejo, como também é conhecido, é uma das maneiras sistematizadas de se irrigar mais tradicionais que temos disponíveis, tanto para jardinagem como especialmente para produção agrícola.
É claro que o sistema de gotejamento não é o mais adequado e indicado para todos os tipos de culturas e jardins, mas este não será exatamente o foco desta postagem. Aqui falaremos mais especificamente das duas variações de materiais de gotejo disponíveis no mercado de irrigação: a cinta de gotejo (ou tripa) e os diferentes tubos de gotejamento.
A primeira coisa que se deve ter em mente para compreender as diferenças entre cinta e tubo para gotejo é conhecer as variáveis que devem ser consideradas. Do ponto de vista técnico, devem ser analisados, não apenas na comparação entre cinta e tubo, mas também entre diferentes modelos de cada material, os seguintes itens:
- espessura da parede;
- diâmetro nominal;
- vazão de trabalho;
- espaçamento entre os orifícios de gotejo;
- faixa de auto compensação (se for modelo auto compensante).
Outra análise que é indispensável no momento da escolha entre tubo e cinta de gotejo será a de viabilidade financeira, com base na relação custo / benefício.
Com base em todas essas informações e em nossa experiência prática, traremos alguns exemplos de marcas modelos de cinta e tubo gotejador em nossa loja online e para que tipo de aplicação podem ser utilizados com maior eficiência e, consequentemente, trazer melhores resultados.
Cinta ou Tripa de Gotejamento
A cinta ou tripa gotejadora tem por característica principal possuir menor espessura de parede que o tubo, portanto mais fina, além da tendência de trazer modelos com menor vazão. Com isso, naturalmente oferece menor resistência e duração (vida útil mais curta). Em contrapartida, possui custo mais acessível em relação aos tubos.
Justamente por ter esse perfil, as cintas de gotejamento se encaixam melhor nos projetos mais econômicos e com ciclos mais curtos, como culturas perenes para insumos. Normalmente duram de 6 meses a um ano, precisando ser substituídas depois disso. Dependendo da qualidade da água podem durar até mais tempo.
Exemplos: tomate, pimentão, xuxu, abobrinha.
Variações a serem consideradas de acordo com a cultura: espaçamento, vazão, espessura da parede, faixa de auto compensação (opcional auto compensante).
Marcas líder no mercado nacional e global: NaanDanJain, Netafim e Azud.
Tubo de Gotejamento
Este, por sua vez, oferece modelos que normalmente têm parede mais espessa, portanto mais resistente e com vida útil maior. Desta forma, sua demanda naturalmente se enquadra em sistemas de irrigação mais robustos e com maior investimento de montagem. Muitas vezes tem seu investimento de implantação associado a sistemas de filtragem mais complexos e custosos, como filtros de areia e retro-lavagem.
Exemplos: café, laranja, limão e citrus em geral.
Variáveis que devem ser consideradas na escolha do modelo: além da cultura, obviamente, as mesmas citadas nas cintas, como espaçamento, vazão, espessura da parede, faixa de auto compensação.
Marcas líder nos mercados nacional e glogbal: NaanDanJain, Netafim , Azud e Irritec.
Tubo Gotejador para Jardins e Paisagismo
No caso específico dos tubos gotejadores, vale mencionar que há também a demanda para utilização para paisagismo e jardinagem, especialmente em canteiros. É importante mencionar que, para esta finalidade, a escolha não necessita ser tão criteriosa quanto na produção agrícola, uma vez que o foco não será a produção e sim a manutenção da qualidade do jardim.
Normalmente as empresas que fabricam tubos gotejadores oferecem linhas específicas para paisagismo, como é o caso do Bob Drip Marrom da marca Drip Plan.
Modelos/Marcas de Gotejos
Oferecemos nesta página de nossa loja online os principais modelos e marcas tanto de cintas quanto de tubos de gotejamento. Você pode acessar o link e fazer a compra direta pelo site ou ainda solicitar uma cotação sem compromisso com nossa empresa para aquisição desses materiais.
Basta entrar em conato pelo whatsapp (11) 942262539 ou pelo e-mail contato@agroclique.com.br.
Irrigação para Campo de Futebol e Gramados Esportivos
Muitos clientes chegam até nós buscando por irrigação para gramados esportivos, especialmente para campos de futebol. A paixão incessante pela modalidade juntamente com os inúmeros campos espalhados pelo país tornam crescente a demanda por este tipo de sistema de irrigação .
Irrigação Manual
Até a década de 90 muitos clubes ainda se utilizavam da irrigação manual, utilizando mangueiras para regar os campos, fato que ainda é realidade em muitos clubes de várzea e até mesmo profissionais espalhados por todo o país.
Esse tipo de irrigação oferece três desvantagens básicas e muito importantes em relação a um sistema mais moderno:
- Operação: por exigir um ou mais funcionários para abrir os registros de torneira e se movimentar para realizar a rega, o custo de operação fica elevado, pois é necessário possuir mão de obra só para realizar os turnos de irrigação;
- Uniformidade: como a rega manual não ocorre de forma sistêmica completamente comprometida, ou seja, em alguns pontos há lâmina d’água fica reduzida enquanto em outros é aplicada em exagero, resultando no contrates nas condições do gramado (trechos encharcados e trechos secos);
- Desperdício: este terceiro item está diretamente relacionado ao segundo a medida que, nos pontos onde houve irrigação em excesso em relação a necessidade do gramado, haverá evidentemente desperdício de água.
Irrigação Automatizada Para Campos de Futebol
Com a chegada da irrigação sistêmica e automatizada para campos esportivos, tal prática se tornou pré-requisito básico para obtenção de excelência em qualidade dos gramados durante o ano todo, dentre os clubes que têm condições financeiras de arcar com tal investimento. E isso naturalmente se reflete nos gramados de quadras de aluguel, de condomínios, campos de praças públicas e de clubes de várzea, entre outros.
Hoje em dia, grandes empresas do setor de irrigação oferecem linhas de produtos próprias para a irrigação de gramados, sendo que a marca americana Rain Bird, líder no fornecimento de materiais para campos profissionais em todo o mundo, possui a linha Falcon de aspersores rotores, certificada pela F.F.F. ( Federação Francesa de Futebol ) e adotada como padrão pela FIFA para gramados utilizados em competições oficiais.
Instalação e Custo de Irrigação em Campo de Futebol
A instalação correta do sistema de irrigação depende fundamentalmente da abertura de valetas em todo o campo, para que os aspersores sejam posicionados adequadamente de forma a se obter uma boa taxa de sobreposição, o que otimiza a uniformidade da rega e consequentemente a qualidade do gramado.
Quanto ao custo/investimento, assim como qualquer outro tipo de sistema de irrigação, demanda um projeto de dimensionamento hidráulico/elétrico para composição do orçamento (saiba mais). Mas é possível sim ter uma ideia estimada de faixas de valores para irrigação em campo de futebol. Para isso primeiramente é necessário entender quais são as partes de um sistema de irrigação para campo de futebol.
- Reservatório de Água: É necessário para garantir o abastecimento de água durante toda a rega;
- Sistema MotoBomba: É responsável pela captação da água do reservatório (sucção) e distribuição da água pelas linhas de tubulação com a pressão necessária para que os aspersores funcionem e atinjam seu ângulo ótimo de operação;
- Tubulação: leva a água pressurizada da motobomba até os emissores nas linhas de irrigação;
- Abertura e Fechamento das Válvulas: Pode ser Manual ou Automático. São as válvulas solenoides ou registros que vão abrir e fechar para irrigar cada setor do campo separadamente, dentro do período de tempo de cada estação.
- Aspersores Rotores: Responsáveis pela emissão de água no gramado. Funcionam através de rotação de 40º a 360º possibilitando um ajuste perfeito de abertura. Tem alcance de até 25 metros.
Tendo isso em vista, agora vamos aos valores estimados, o que depende diretamente da dimensão campos. Confira a seguir uma ideia inicial de investimento para três padrões de tamanhos de gramados de futebol.
Campos Society 20x40m – Área aproximada de 800m².
Os sistemas manuais, nos quais a partida da motobomba e abertura dos setores (válvulas hidráulicas) é feita por um ou mais operadores, começam em aproximadamente R$ 9.000,00 (apenas materiais).
Já uma irrigação topo de linha, com uniformidade acima dos 95%, automatizado através do uso de controlador e válvulas elétricas (solenódes, fica em torno dos R$20.000,00, sem mão-de-obra.
Campos de Dimensão FIFA 45 a 60m x 90 a 120m – Área 4050 a 7200m²
São campos que requerem um maior volume de água para serem irrigados, utiliza tubulações com maior diâmetro e uma motobomba mais potente. A irrigação profissional para esses campos começa a partir da casa dos R$ 30.000,00, também considerando apenas os custos dos materiais.
Solicite Orçamento para Seu Campo de Futebol
Se participa da administração de um clube, condomínio ou possui um gramado esportivo / campo de futebol em sua propriedade e deseja implantar um sistema de irrigação, entre em contato conosco pelos canais abaixo. Nossos engenheiros agrícolas estão a disposição para encontrar projetar uma solução com melhor custo/benefício possível. E o melhor, sem compromisso!
- Whatsapp: (11) 942262539
- E-mail: contato@agroclique.com.br
Noções de Irrigação de Pasto (Pastagem) Para Gado
Uma das dúvidas mais frequentes de nossos visitantes e leitores trata sobre a irrigação de pasto ou pastagem para agropecuária, especialmente para confinamento de gado de corte. Tendo em vista tal demanda, publicamos este artigo para esclarecer mais detalhes, com orientações para ajudar você leitor a ter noções básicas e chegar a uma conclusão concreta sobre o assunto. Confira tudo nos itens a seguir.
1) Noção Geral de Custos Para Seguir ou Não com a Ideia
Antes mesmo de procurar buscar informações mais a fundo sobre como seria a montagem de um sistema de irrigação para pastagem, o produtor deve ter uma noção básica e estimada do investimento para saber se isso se encaixa ou não em seu orçamento.
Em 90% dos nossos atendimentos essa é a primeira dúvida dos clientes. Então aqui vai uma ideia generalizada de valores, lembrando que para saber o custo exato de cada área é necessário seguir para a orientação número 3:
A implantação de irrigação para pasto deve custar, em média, algo em torno de R$ 7 a R$ 20 mil por hectare. A variação tão grande de preços se dá justamente pelas diferenças e peculiaridades do solo/terreno, além do sistema em si. Apenas para exemplificar, num sistema 100% automatizado por exemplo, o custo de montagem é superior a um de partida manual, porém as despesas e o tempo de operação são maiores na segunda opção.
2) Como a Irrigação Pode Elevar o Lucro?
Nenhum pecuarista investe em irrigação simplesmente para deixar o pasto verde e vistoso. Tudo é movido a base do lucro. Por isso é fundamental entender como a irrigação pode elevar a produtividade e consequentemente o faturamento nas áreas de pastagens.
Segundo estudos e pesquisas realizados nas últimas duas décadas, a irrigação da pastagem pode reduzir custos de produção e tempo de trabalho para alimentar o rebanho, comparada a outras alternativas de suplementação entre as estações do outono e inverno, tais como a silagem e o feno, entre outras. Isso ocorre pela utilização de menor área, uso de água de baixa qualidade e possibilidade de prolongar o período de pastejo durante a estação seca.
Na prática, a melhoria que a irrigação traz para a bovinocultura, seja ela de corte ou de leite, se dá à medida que possibilita o aumento da lotação para quantidades acima de 10 UA (unidades animais) por hectare. Além disso, ainda dá conta de suprir a necessidade de água pelas culturas forrageiras nos períodos de estiagem e também nos de temperaturas mais elevadas, possibilitando a manutenção dos animais no pasto durante todo o ano.
3) Providencie um Projeto para o Sistema de Irrigação
Notamos muitas vezes que os pecuaristas não têm uma noção exata do quanto é importante um estudo para avaliar custo real de implantação de um sistema de irrigação levando em consideração todas as características da propriedade ou da área de pastagem. É justamente neste momento que o projeto de dimensionamento do sistema de irrigação, que entre outras questões faz um levantamento planialtimétrico, se faz mais que necessário.
- Qual o tamanho da área que será irrigada?
- Qual a cota (desnível) do solo?
- Há poço, represa, lago, rio ou outra fonte de água no local?
- Possui alimentação de energia elétrica?
- Qual será a vazão total do sistema de irrigação?
Estas serão apenas algumas das perguntas respondidas pelo projeto, juntamente é lógico com a planta do sistema e também o dimensionamento e levantamento dos materiais/mão-de-obra, que irão gerar o orçamento de implantação.
É este documento também que irá apontar dificuldades e situações que podem por ventura inviabilizar o projeto logo de cara. Um bom exemplo aqui é a disponibilidade de energia elétrica de qualidade, uma vez que a infraestrutura da rede elétrica na área rural ainda é muito deficitária na maior parte do território nacional.
4) Qual o Sistema de Irrigação Mais Adequado Para Pasto?
O tipo de sistema mais indicado para irrigação de áreas de pastagem é o de aspersão para áreas menores e mais irregulares, enquanto para áreas com dimensões a partir de 30 – 40 hectares o pivô central passa a ser a opção mais interessante.
No segundo caso, o do pivô central, a característica marcante é a movimentação circular do sistema, com aspersores laterais suspensos por suportes e rodas que movimentam o braço do equipamento ao longo do raio de ação do pivô.
Já a chamada aspersão por malha, a qual conta com emissores que fazem a chamada “cortina de chuva”, pode ser montada de diferentes formas, sendo fixa ou móvel, conforme os grupos descritos abaixo:
- Aspersão fixa automatizada ou semi automatizada/manual: indicada para áreas menores, áreas com topografia irregular e desfavoráveis à implantação do pivô. Conta com linhas laterais enterradas, podendo ser acionada manualmente ou de forma automatizada. Na primeira opção o custo de implantação é maior, enquanto a operacionalização fica mais em conta, pelo fato do sistema ser iniciado automaticamente. Já na segunda, o operador deverá dar o “start” da irrigação, além de abrir/fechar manualmente as válvulas ou registros que comanda cada setor, motivo pelo qual o investimento de implantação é menor ao passo que os gastos fixos de operação são bem maiores.
- Aspersão móvel: pode ser do tipo de sistema que trabalha com tubulações de engate rápido que ficam sobre o solo. Com uma frequência pré-determinada, é desmontado e remontado para atingir outras áreas da mesma propriedade. Ou ainda com os canhões que que vão sendo movimentados por meio do carretel enrolador (imagem).
5) Alternativa de Irrigação Para Pasto
Uma sugestão de alternativa de irrigação para pasto com ótima relação custo x benefício, pelo menos para um bom teste inicial, é o Kit De Irrigação Para Pastagem – 1 Hectare da Naan Dan Jain. Entre suas principais vantagens, podemos citar:
- Qualidade dos aspersores da marca holandesa, garantindo excelente uniformidade de distribuição da água;
- Montagem simples e rápida (sem necessidade de abertura de valetas);
- Operação integrada com sistema de pastejo rotacionado
Clique aqui para saber mais sobre essa solução e faça a aquisição para um teste inicial com melhor atendimento, preço e condições de pagamento do mercado.
Caso tenha dúvidas ou tenha interesse num projeto, entre em contato pelo whatsapp no número (11) 94226-2539 ou ainda pelo e-mail contato@agroclique.com.br.
Fontes: Rehagro, Canal Rural e Irrigat
